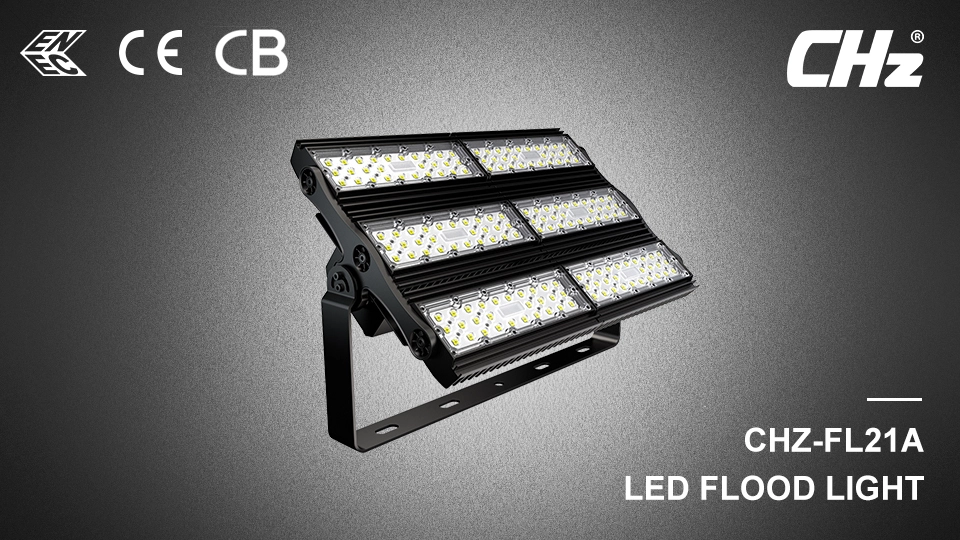

Refletor LED CHZ-FL21A para campos de futebol

Características do produto

Potências: 100W, 200W, 300W, 400W, 480W, 600W, 800W e 900W
Eficiência luminosa >145lm/w
Classificação IP66 e IK10
Dispositivo de proteção contra surtos de 10 kV, SPD de 20 kV é opcional
Distribuição de luz assimétrica ou simétrica para iluminação de quadras esportivas
Ajuste de instalação de 270° com cada passo de 10°
Caneta laser é opcional para criar um plano de layout racional para luminárias
CE, CB, ROHS, IP66, IK10, LM80, TM-21, IEC62471
Controle inteligente: 0-10 V, escurecimento DALI, DMX512, Zigbee, LoRa
Acessórios: Tampa de vidro, Corrente de segurança, Caneta laser, Viseira, Conduíte 304, Capa protetora

investigação

Escreva uma crítica

>> Os produtos CHZ são projetados para o mercado global. Entre em contato com nossa equipe de vendas para obter detalhes sobre a certificação.

>> As informações sobre os produtos são apenas para referência. Algumas opções podem não estar disponíveis para todas as configurações. Entre em contato conosco para obter mais detalhes.

Modelo nº.	Série CHZ-FL21A
Poder	100W, 200W, 300W, 400W, 480W, 600W, 800W, 900W
Eficácia	>145 lm/W
Tensão de entrada	100-240/277 VCA, 50/60 Hz
Fator de potência	>0,95
Proteção contra surtos	10KV (padrão) / 20KV (disponível mediante solicitação) com IEC61643-11
Classificação IP	IP66
Classificação IK	IK10
CCT	2200K, 3000K, 4000K, 5000K, 5700K, 6500K
CRI	Ra>70 (Padrão) / Ra>80
Temperatura de operação	-40°C a +50°C
Ângulo do feixe	30°, 60°, 90°, TYPE II, TYPE III, TYPE IV, TYPE V
Opção de montagem	Entrada lateral ou poste vertical montado com adaptadores
Garantia	5 anos
Certificação/Relatório	CE, RoHS, CB, Zhaga-D4i, LM79, LM80, TM-21, IP66, IK10, IEC62471/62778, IEC60068-2-6, IEC61643-11, ISO9001
Controlar	Sensor de luz natural, regulável DALI, soquete NEMA/Zhaga, sensor de movimento, regulável 1-10 V, controle Zigbee ou LORA

30°

60°

90°

TYPE II

TYPE III

TYPE IV

TYPE V

Refletor LED CHZ-FL21A para campos de futebol 25

Especificações FL21A

Manual do usuário FL21A

Refletor LED CHZ-FL21A para campos de futebol 27

Refletor LED CHZ-FL21A para campos de futebol 28

Refletor LED CHZ-FL21A para campos de futebol 29

Refletor LED CHZ-FL21A para campos de futebol 30

Refletor LED CHZ-FL21A para campos de futebol 31

Refletor LED CHZ-FL21A para campos de futebol 32

Perguntas frequentes

O que é perfil de escurecimento personalizado?

Dali + escurecimento por temporizador ou 0-10V + escurecimento por temporizador?

Quais fontes de alimentação podem ser configuradas com função de escurecimento temporizado?

O refletor LED de alta potência FL21A está disponível em 100W, 200W, 300W, 400W, 480W, 600W, 800W e 900W. Seu fluxo luminoso ultra-alto pode atingir 130.500 lúmens, tornando-o adequado para iluminar grandes áreas, como grandes campos esportivos, docas, aeroportos, etc. Até cinco ângulos de feixe diferentes garantem uma iluminação uniforme e reduzem o ofuscamento. Seu exclusivo dissipador de calor em alumínio com aletas aumenta efetivamente a área de dissipação de calor e o canal de fluxo de ar, reduz a temperatura de operação do chip LED e, assim, retarda a degradação da luz. Além disso, acessórios como protetores contra ofuscamento e dispositivos de mira também estão disponíveis, tornando-o um acessório ideal para iluminação de campos esportivos.

O refletor LED de alta potência FL21A é uma luminária para estádios que pode ser empilhada lateralmente, adaptando-se a espaços apertados sem comprometer o efeito de iluminação. De 100 a 900 W, ela ainda será tão brilhante quanto nossas outras luminárias. Seu design vertical permite que seja usada em diversos locais, desde telhados até postes de iluminação.

Esta luminária para estádio possui um corpo de material fundido ADC-12, garantindo excelente dissipação de calor e longa vida útil. Além disso, a ampla variedade de drivers, chips de LED, suportes de montagem e defletores permite uma montagem rápida conforme a solicitação do cliente.

 Não apenas a construção pode ser feita sob encomenda, o ângulo do feixe também. 30°, 60°, assimétrico 60°, até mesmo tipo II, tipo III, IV e V estão disponíveis para escolha.

Produtos relacionados

Refletor LED CHZ-FL21A para campos de futebol 33

CHZ-FL21 IP66 à prova d'água 100000 lúmens 1200w holofote LED para ambientes externos

Montagem de módulos CHZ-FL32 para holofotes esportivos de LED para estádio

CHZ-FL38 Nova chegada LED melhor iluminação para estádio

Refletor LED CHZ-FL21A para campos de futebol 36

CHZ-FL44 Holofote LED de módulo de alta potência montado livremente

Blogs relacionados

Refletor LED CHZ-FL21A para campos de futebol 37

Quais são os padrões de iluminação de quadras de basquete?

Guia de compras de holofotes

Refletor LED CHZ-FL21A para campos de futebol 39

Como as luzes de LED para estádios são benéficas para eventos esportivos ecológicos?

Por que as luzes do campo de futebol são importantes para uma partida de futebol?

Quais são os usos da iluminação LED de alto mastro?

Refletor LED CHZ-FL21A para campos de futebol 42

Iluminando o jogo: dicas essenciais para iluminação de campos de futebol

Qual é a iluminação e a temperatura de cor para iluminação de campos esportivos?

Ilumine seu jogo: o guia definitivo para iluminação de quadras de basquete

Melhor fabricante, fábrica e fornecedor de luzes de LED de alto mastro na China

Somos um fabricante, fábrica e fornecedor de luminárias LED de alto mastro na China desde 2013, além de uma empresa de alta tecnologia em Xangai. Nossa fábrica possui certificações ISO9001, ISO14001, ISO45001 e ISO50001. Somos especialistas em projetar, produzir e desenvolver diversos tipos de luminárias rodoviárias de alta qualidade.

Aceitamos OEM/ODM. Todas as luminárias LED de alto mastro são fabricadas com materiais de alta qualidade, com vida útil de até 50.000 horas, e possuem os certificados ENEC, CB e CE RoHS. Disponibilizamos fotocélula, soquete NEMA/ZHAGA, controle inteligente, 0-10 V, DALI, DALI2 e baixa tensão DC12 V-48 V.

Sinta-se à vontade para nos consultar sobre qualquer dúvida que tenha sobre projetos de iluminação para mastros altos. Forneceremos projetos de iluminação para mastros altos gratuitos, os melhores produtos, o melhor serviço e o preço que você desejar.

Por que nos escolher como seu fornecedor de luzes de mastro alto na China?

Refletor LED CHZ-FL21A para campos de futebol 46

OEM/ODM

Disponível para OEM/ODM para todas as luminárias de iluminação de alto mastro. Sem limites de quantidade mínima para varejistas, atacadistas e empresas de engenharia de luminárias de LED de alto mastro.

Refletor LED CHZ-FL21A para campos de futebol 47

FAST DELIVERY TIME

Como um fornecedor confiável de holofotes de alto mastro, temos estoques de matéria-prima para holofotes, o prazo de entrega regular é de 5 a 7 dias úteis para amostras e de 20 a 25 dias úteis para grandes quantidades.

Refletor LED CHZ-FL21A para campos de futebol 48

MELHOR QUALIDADE E PREÇO

Utilizamos drivers e chips de LED de alta qualidade e estabilidade, como os da Philips, para todas as luzes de rua. Oferecemos garantia de 5/7 anos pelo menor preço.

Refletor LED CHZ-FL21A para campos de futebol 49

CERTIFICATES

Nossas luzes inteligentes de alto mastro são aprovadas pela ENEC, ENEC+, CB, CE, RoHS, IECEE, SAA e ETL, e nossa fábrica possui certificação ISO9001, ISO14001, ISO45001 e ISO50001.

Show de Certificação

Como fabricante profissional de luminárias de LED de alto mastro, nossas luminárias de inundação têm ricas certificações e relatórios de teste, como ENEC, ENEC+, CE, CB, ROHS, IEC62471, LM80, LM79 e assim por diante.

ISO9001

ISO14001

ISO45001

ISO50001

ENEC

ENEC+

CCC

ETL

SAA

COMPONENT	STANDARDS	TEST REPORT	CERTIFICATIONS
Chips de LED	LM80	✔
SMD2835 SMD3030 SMD5050 SMD3535 SMD3737	EN/IEC 60598-1 e 60598-2-3	✔	✔
	IEC 62471	✔
	EN/IEC 60529	✔
	EN/IEC 62262	✔
	EN/IEC 60068-2-75	✔
	EN/IEC 55015	✔	✔
	EN/IEC 61000-3-2	✔	✔
	EN 61547	✔	✔
	EN 61000-3-3	✔	✔
	LM79	✔
	ISTMT	✔
	TM-21	✔
	LM82	✔
	LM84	✔
	ISO9007 /ASTM B117	✔
	IEC 60068-2-6/ANSI C136.31	✔
LED MODULE	EN/IEC 62031	✔
LED DRIVER	IEC 62384,IEC 61347-1,IEC 61347-2-13	✔	✔
SPD	EN/IEC 61643-11	✔	✔
FACTORY	ISO9001,ISO14001,ISO50001,ISO45001		✔

Equipe de P&D

研发图片 (1).png

研发图片 (6).png

研发图片 (7).png

研发图片 (2).png

研发图片 (4).png

研发图片 (5).png

Teste de produtos

Para garantir a alta qualidade de cada produto, realizamos mais de 30 testes diferentes em nosso próprio laboratório antes do lançamento do produto no mercado. Após a aprovação em todos os testes, o produto pode ser aprovado para comercialização. Na produção em massa, para alguns testes básicos de segurança e desempenho, realizamos testes completos para garantir que cada produto entregue ao cliente esteja perfeito.





Processo de produção

生产图片 (3).png

生产图片 (2).png

生产图片 (1).png

生产图片 (6).png

生产图片 (5).png

生产图片 (4).png

Parâmetros

Modelo nº.	Potência (W)	Batatas fritas	Qtd. de fichas	Batatas fritas S/P	Lúmen (Lm/W)	Ângulo do feixe	Tamanho (C×L×A) mm
FL21A-100W	100W	SMD3030	99	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	298×145×94
FL21A-200W	200W	SMD3030	198	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	326×277×118
FL21A-300W	300W	SMD3030	297	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	326×402×118
FL21A-400W	400W	SMD3030	396	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×279×118
FL21A-480W	480W	SMD3030	396	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×279×118
FL21A-600W	600W	SMD3030	594	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×404×118
FL21A-800W	800W	SMD3030	792	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×535×156
FL21A-900W	900W	SMD3030	891	11P9S	>120	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	896×405×156
FL21A-100W	100W	SMD5050	28	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	298×145×94
FL21A-200W	200W	SMD5050	56	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	326×277×118
FL21A-300W	300W	SMD5050	84	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	326×402×118
FL21A-400W	400W	SMD5050	112	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×279×118
FL21A-480W	480W	SMD5050	140	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×279×118
FL21A-600W	600W	SMD5050	168	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×404×118
FL21A-800W	800W	SMD5050	196	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	613×535×156
FL21A-900W	900W	SMD5050	224	14P2S	>145	30° / 60° / 90° / 60×90° / TIPO II / TIPO III / TIPO IV / TIPO V	896×405×156
FL21A-100W	100W	SMD3737	36	2P18S	>120	Assimétrico 60°	298×145×94
FL21A-200W	200W	SMD3737	72	2P18S	>120	Assimétrico 60°	326×277×118
FL21A-300W	300W	SMD3737	108	2P18S	>120	Assimétrico 60°	326×402×118
FL21A-400W	400W	SMD3737	144	2P18S	>120	Assimétrico 60°	613×279×118
FL21A-480W	480W	SMD3737	180	2P18S	>120	Assimétrico 60°	613×279×118
FL21A-600W	600W	SMD3737	216	2P18S	>120	Assimétrico 60°	613×404×118
FL21A-800W	800W	SMD3737	288	2P18S	>120	Assimétrico 60°	613×535×156
FL21A-900W	900W	SMD3737	324	2P18S	>120	Assimétrico 60°	896×405×156

Características do produto

1) Direção de projeção ajustável;
2) Com material ADC-12 fundido, o novo holofote Agility tem excelente dissipação de calor e longa vida útil;
3) Cabo de borracha 3*1,0 mm² listado pela VDE/UL com terminal prensado a frio;
4) Ampla gama de pacotes de saída de lúmen de 11.000lm até 130.500lm, 50% menos consumo de energia do que a luz tradicional;
5) As combinações de diferentes drivers, suportes de montagem, módulos e defletores permitem uma montagem rápida a pedido do cliente;
6) Com diferentes chips de LED para opção, SMD3030/ SMD5050/ SMD3737, para atingir vários sistemas ópticos, como simétrico 30°/60°/90°/TIPO V, assimétrico 60°, TIPO II/ TIPO III/ TIPO IV/ TIPO V para combinar com diferentes aplicações.

Refletor LED CHZ-FL21A para campos de futebol 79

Refletor LED CHZ-FL21A para campos de futebol 80

Direção de projeção ajustável;

Refletor LED CHZ-FL21A para campos de futebol 81

Com material ADC-12 fundido, o novo holofote Agility tem excelente dissipação de calor e longa vida útil;

Refletor LED CHZ-FL21A para campos de futebol 82

Cabo de borracha 3*1,0 mm² listado pela VDE/UL com terminal prensado a frio; Ampla faixa de pacote de saída de lúmen de 11.000 lm até 130.500 lm, 50% menos consumo de energia do que fontes de luz tradicionais.

Refletor LED CHZ-FL21A para campos de futebol 83

As combinações de diferentes drivers, suportes de montagem, módulos e defletores permitem uma montagem rápida no lado do cliente, conforme necessário;

OUTLINE DRAWING(MM)

Refletor LED CHZ-FL21A para campos de futebol 84

Refletor LED CHZ-FL21A para campos de futebol 85

Refletor LED CHZ-FL21A para campos de futebol 86

Refletor LED CHZ-FL21A para campos de futebol 87

Refletor LED CHZ-FL21A para campos de futebol 88

Refletor LED CHZ-FL21A para campos de futebol 89

Refletor LED CHZ-FL21A para campos de futebol 90

LIGHT DISTRIBUTION CURVE

Refletor LED CHZ-FL21A para campos de futebol 91

Aplicações

Amplamente utilizado em algumas áreas, como praça, armazém, oficina, prateleira, supermercado, porto marítimo, campo de estádio interno ou externo, etc.
